土工膜是我們大家非常熟悉的一種土工材料，它良好的防滲作用特別受到大家的認(rèn)可，像魚塘、淺藕池、垃圾填埋場、廢渣填埋場等都能應(yīng)用到它，在施工的時候有沒有技巧呢？今天小編來聊一聊，下面一起來看一下吧。

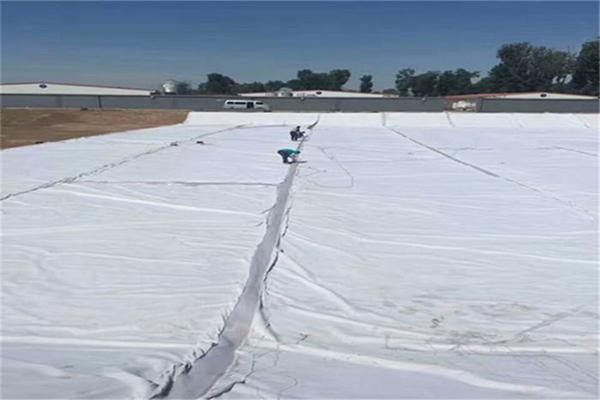

1、鋪設(shè)HDPE土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件。 　　

2、HDPE土工膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細(xì)記錄在專用表格上。 　　

3、鋪設(shè)HDPE土工膜時應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。 4、膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。 　　

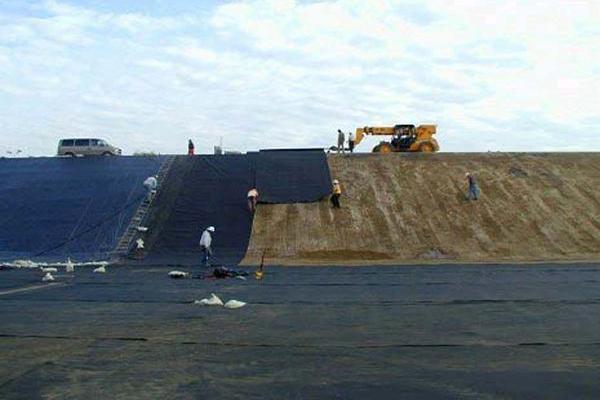

5、通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。 　　

6、HDPE土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。 　　

7、HDPE土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

土工膜的焊接注意事項：

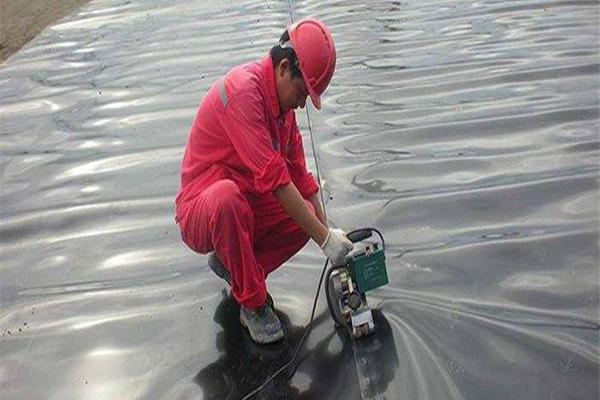

1、熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機(jī) 啟動馬達(dá) 加壓焊接。 　　

2、接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時必須在焊接前清理干凈。 　　

3、每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場進(jìn)行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時刻、環(huán)境溫度。熱鍥焊機(jī)在焊接過程中，需隨時注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進(jìn)行微調(diào)。 　　

4、焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。 　　

5、在遇上土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。 　　

6、相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點(diǎn)，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應(yīng)用擠壓焊機(jī)加強(qiáng)。 　　

7、焊膜時不許壓出死折，鋪設(shè)它時，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。 　　

8、當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。 　　

9、當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進(jìn)行焊接。 　　

10、在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。 　　

11、溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機(jī)進(jìn)行預(yù)熱處理。 　

12、擠壓焊接機(jī)在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴(yán)重時應(yīng)及時更換滑塊，以免損傷膜面。 　　

13、土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r，必須使用穩(wěn)壓器。

看了上面的內(nèi)容，大家是不是知道了在鋪設(shè)它時的一些技巧了呢？非常感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的地方，歡迎聯(lián)系我們山東茂隆新材料科技有限公司的工作人員，我們將竭誠為您服務(wù)，如果您有什么需要，請聯(lián)系我們的工作人員，我們是專業(yè)生產(chǎn)土工膜的優(yōu)質(zhì)廠家，一切都以客戶的需求為主，并且我們提供免費(fèi)的施工指導(dǎo)，期待我們以后的合作。
