土工膜具有非常好的防滲作用，在我們生活中應用范圍非常廣，像魚塘、淺藕池、垃圾填埋場、廢渣填埋場等都能用到它，它在施工的時候由于很多的注意事項，今天小編來聊一聊有哪些呢？下面一起看一下吧。

隨著我國施工項目進度的推進，焊接工作質(zhì)量管理控制技術要求及時檢查復合土工膜和膜的焊接質(zhì)量，并對漏焊和虛焊部位隨時用塑料焊槍進行補焊。現(xiàn)場焊縫質(zhì)量檢驗分析方法:目前，還沒有好的現(xiàn)場焊縫檢驗研究方法。一般情況下，主要是目視檢查兩道焊縫是否平整、清晰、無褶皺、透明、無渣、漏點、熔點或焊縫氣泡邊緣。

復合土工膜上無紡土工布的縫制應應用便攜式封口機舉行，其緊密度應適中，以保障膜和織物的復合應力。使用顯微鏡時，應將顯微鏡放置在可疑的地方，如發(fā)現(xiàn)漏洞和薄弱點，應使用焊槍或粘合劑處理。用焊槍將焊縫之間的兩端焊死，然后用帶壓力表的氣缸夾住氣針，將氣針穿入焊縫之間的孔中。充氣時，焊縫中的空氣應與氣針一起漏出。此時，只需用橡皮泥堵住穿刺部位，吹氣，然后用手指按在煤氣針前面。如果您觀察它超過30秒，氣體將不會泄漏，然后認為連接是合格的。

鋪設前的準備:

1、地基處理: 清理土工膜鋪設表面，要求平整堅實無凹凸不平、裂縫等土壤。鋒利的物體、石頭、鐵絲、棍子等。不允許。不透水區(qū)域的草皮、樹根要清除，雜草上要噴灑除草劑。

2、粒徑較小的砂土層或粘土層應鋪設在接觸面上，與膜層作為保護層，保護層厚度不小于30厘米。

鋪設方法：

1、沿一定發(fā)展方向進行鋪設，鋪設要平穩(wěn)，松緊適度，以符合中國少量下沉。

2、土工膜應預留10厘米擺布的邊，用公用熱焊機焊接，土工布用縫紉機縫制。

3、鋪設土工膜時，邊緣進行接縫處不應有油污、水分、灰塵等，以免造成影響以及焊接工作質(zhì)量。

4、焊接前，應在接縫處調(diào)整兩層聚乙烯單膜，然后將兩層聚乙烯單膜重疊到一定寬度。搭接寬度一般為6-8cm，要平整無褶皺。

5、 施工程序：焊接聚乙烯薄膜，縫底布；把上面的布翻轉(zhuǎn)過來縫制。

施工流程：

1、土工膜具有施工的基面要求

安裝基底表面要夯實整平，去掉樹根、石塊、玻璃和鐵釘?shù)燃怃J物體；基底陰陽角需修整圓順，圓角半徑≥50cm ，焊接縫表面必須清理干凈；在土建、監(jiān)理、業(yè)主、施工方驗收簽字認可后便可進行鋪土工膜施工。

2、土工膜建筑的氣候要求

氣溫一般應在5 ℃ 以上，低溫時土工膜應繃緊，高溫時膜應放松。它的安裝施工，根據(jù)現(xiàn)場具體情況和當時的氣候條件，提前設定2%~5%的延伸量；風力低于四級；氣溫過低時，一般不得在四級以上大風或雨雪天氣下施工； 當風天氣或風力影響它的施工時，要焊接的膜應用大石塊或沙袋壓牢。

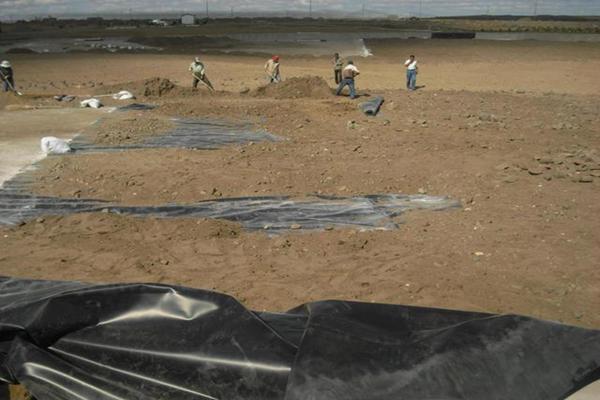

3、土工膜的鋪設

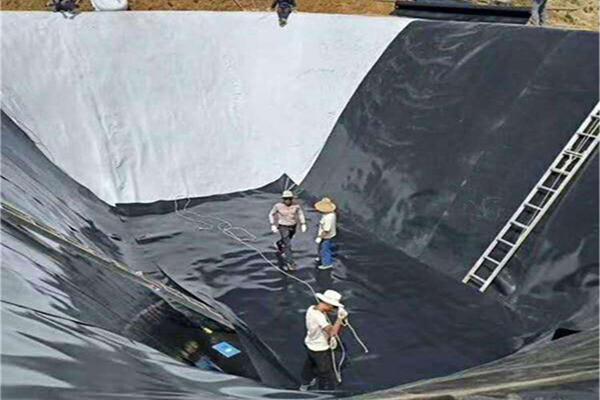

鋪設土工膜是整個防滲系統(tǒng)中接縫的布置方向，平行于最大坡腳線，即沿坡方向。鋪設它時，應盡量減少焊縫，在保證質(zhì)量的同時，盡量節(jié)省原材料。通常在拐角及畸形發(fā)展地段，應是接縫進行長度可以盡量減短。除特殊要求外，在坡度大于1: 6的斜坡上，焊縫盡量不要設置在距坡頂或應力集中區(qū)1.5m以內(nèi)。在鋪設它時，應避免人工皺紋，溫度較低時，應盡量拉緊，使之光滑。它在設計完成后，應盡量減少在膜上行走、移動工具等，任何可能對膜物體造成傷害的，不應放置在膜上或攜帶在膜上行走，以避免膜意外造成傷害。關鍵工序是在鋪膜前對膜進行開箱檢查外觀質(zhì)量，對發(fā)現(xiàn)的機械損傷、生產(chǎn)創(chuàng)傷、孔洞、破損等缺陷進行記錄和修補。切割膜前，測量其相關尺寸后，再根據(jù)實際情況切割，鋪膜時膜與膜之間接縫的重疊寬度為10cm~15cm，使接縫排列方向平行于最大坡腳線，即沿坡向。

4、土工膜的焊接

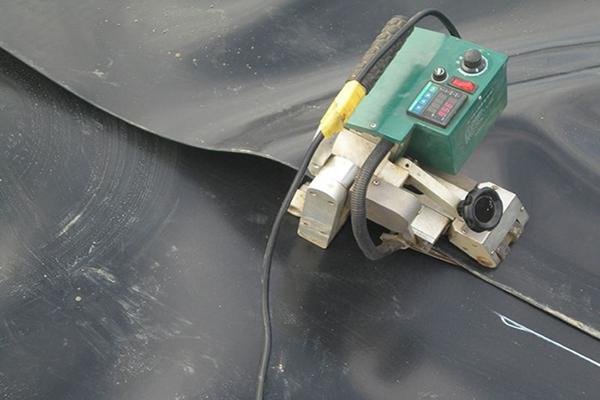

它的焊接技術使用雙驅(qū)動學生自行式土工膜焊接機，采用這種雙軌熱熔焊接。焊機無法焊接的部位，應采用擠出式熱熔焊機，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫；焊機焊接工序分為：調(diào)節(jié)壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達；接縫處不得有油污、灰塵，它的搭接段面不應有泥沙、結(jié)露、潮濕等雜物，當有雜物時必須在焊接前清理干凈；每天焊接開始時，通常應在現(xiàn)場先試焊一條0．9mm X 0．3mm的試樣，搭接寬度不小于10cm并在現(xiàn)場進行剝離和剪切試驗，試樣合格后，便可用當時調(diào)整好的速度、壓力、溫度進行正是焊接。焊機在焊接膜過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)；焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象；在遇上膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm。應成T字型，不得十字交叉；焊膜時不許壓出死折，鋪設膜時，根據(jù)當?shù)貧鉁刈兓群湍ば阅芤螅A留出溫度變化引起的伸縮變形量；在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外；溫度低于5℃時，按照規(guī)范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理；它在焊接時應該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當?shù)赜秒姇r，必須使用穩(wěn)壓器。

5、土工膜的錨固

土工膜錨固方法很多，如槽錨、射釘錨、膨脹螺栓錨固、埋件固定等。尾礦庫通常采用溝槽錨固固定；它要翻過錨固溝底并上卷100mm～200mm鋪設；鋪設好后回填粘土料，如尾礦庫分期建設，每期都應挖開上一期的錨固溝，把新舊膜搭接焊縫后重新壓土回填。

6、確保企業(yè)焊接工作質(zhì)量，要進行土工膜成品可以檢測和修補

檢測按三個主要步驟可以進行，即目測、充氣檢測及破壞環(huán)境試驗。目測主要是對鋪設的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進行細致的檢查，所有施工人員對這一工作都應貫徹在全部施工過程中；除目檢外，如有必要還可采用真空檢測和氣壓檢測，充氣壓檢測的充氣強度為0．25mpa，5min不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20％；進行拉力測試時（破壞試驗），其標準為在做剝離和剪切試驗時，焊縫沒被撕裂開而膜母材被撕拉破壞，此時焊接合格；外觀檢查，發(fā)現(xiàn)膜面有孔眼等缺陷損及焊接過程中出現(xiàn)的漏焊、虛焊、破損等情況下，應及時用新鮮的母材修補，補疤每邊超過破損部位10cm～20cm。

7、土工膜施工過程中注意安全事項

熱風槍、砂輪機和土工膜焊機拖帶的電源線在使用過程中，必須最大限度地遠離其工作部位，以免損傷腦筋電線發(fā)生漏電；除熱風焊接外，熱風槍的嘴部在任何情況下都不得與膜面接觸，并且盡可能地遠離膜面、人體、機械等物體；焊機在不使用時，不得直接放置在膜面上，應放置在支架或沙袋上；裁膜用到的刀使用完畢后，應立即將刀片收回刀盒內(nèi)；在現(xiàn)場使用的各種臨時性小型工具，使用完畢，應及時放人工具箱內(nèi)；嚴禁將從膜擠壓焊接機槍頭摘下的焊料物直接丟棄在膜面上；它的施工現(xiàn)場禁止吸煙，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶撸辉试S從事有可能破壞膜成品的一切活動。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務，山東茂隆新材料科技有限公司是專業(yè)生產(chǎn)土工膜的優(yōu)質(zhì)廠家，一切以客戶的需求為主，并且我們提供免費的施工指導，如果您有什么需要，請聯(lián)系我們的工作人員，期待我們以后的合作。
